web-whiteboard

Web whiteboard screencasting(both live and playback mode) with background slides, can be used as a graphics tablet for online tutoring or remote collaboration.

在很多培训、协作、在线演讲的场景下,我们需要有电子白板的功能,能够方便地在演讲者与听众之间共享屏幕、绘制等信息。fc-whiteboard https://parg.co/NiK 是 Web 在线白板组件库,支持实时直播(一对多)与回放两种模式,其绘制版也能够独立使用。fc-whiteboard 内置了 EventHub,只需要像 Mushi-Chat 这样提供简单的 WebSocket 服务端,即可快速构建实时在线共享电子白板。

web-whiteboard 是 fractal-components 项目的一部分,其使用的项目模板源自 m-fe-rtw

Usage | 使用

Whiteboard live mode | 直播模式

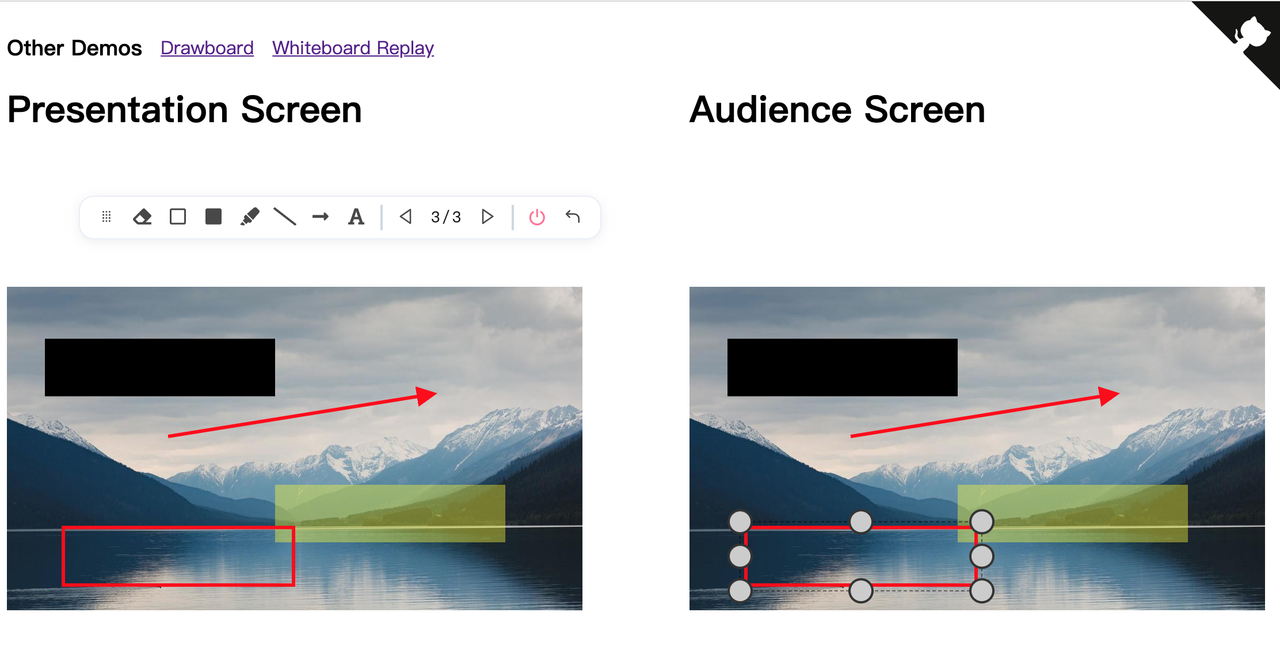

直播模式的效果如下图所示:

Source code can be found in Code Sandbox or Demo;

源代码请参考 Code Sandbox or Demo;

import { EventHub, Whiteboard, MirrorWhiteboard } from '@m-fe/whiteboard';

// 构建消息中间件
const eventHub = new EventHub();

eventHub.on('sync', (changeEv: SyncEvent) => {
  console.log(changeEv);
});

const images = [
  'https://upload-images.jianshu.io/upload_images/1647496-6bede989c09af527.jpg?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240',
  'http://upload-images.jianshu.io/upload_images/1647496-d281090a702045e5.jpg?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240',
  'http://upload-images.jianshu.io/upload_images/1647496-611a416be07d7ca3.jpg?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240',
];

// 初始化演讲者端
const whiteboard = new Whiteboard(
  document.getElementById('root') as HTMLDivElement,
  {
    sources: images,
    eventHub,
    // Enable this option to disable incremental sync, just use full sync
    onlyEmitSnap: false,
  },
);

whiteboard.open();

// 初始化镜像端,即观众端
const mirrorWhiteboard = new MirrorWhiteboard(
  document.getElementById('root-mirror') as HTMLDivElement,
  {
    sources: images,
    eventHub,
  },
);

mirrorWhiteboard.open();

WebSocket 集成

WebSocket 天然就是以事件驱动的消息通信,fc-whiteboard 内部对于消息有比较好的封装,我们建议使用者直接将消息透传即可:

const wsEventHub = new EventEmitter();

if (isPresenter) {
  wsEventHub.on('sync', data => {
    if (data.event === 'finish') {
      // 单独处理结束事件
      if (typeof callback === 'function') {
        callback();
      }
    }
    const msg = {
      from: `${currentUser.id}`,
      type: 'room',
      to: `${chatroom.room_id}`,
      msg: {
        type: 'cmd',
        action: 'whiteboard/sync',
        message: JSON.stringify(data),
      },
    };
    socket.sendMessage(msg);
  });
} else {
  socket.onMessage(([data]) => {
    const {
      msg: { type, message },
    } = data;

    if (type === 'whiteboard/sync') {
      wsEventHub.emit('sync', JSON.parse(message));
    }
  });
}

Whiteboard replay mode | 回放模式

fc-whiteboard 还支持回访模式,即我们可以将某次白板操作录制下来,可以一次性或者分批将事件传递给 ReplayWhiteboard,它就会按序播放:

import { ReplayWhiteboard } from '@m-fe/whiteboard';
import * as events from './events.json';

let hasSend = false;

const whiteboard = new ReplayWhiteboard(
  document.getElementById('root') as HTMLDivElement,
);

whiteboard.setContext(events[0].timestamp, async (t1, t2) => {
  if (!hasSend) {
    hasSend = true;
    return events as any;
  }

  return [];
});

whiteboard.open();

The persistent events are listed as follow:

事件的基本结构如下所示,具体的事件类别我们会在下文介绍:

[
  {
    "event": "borderSnap",
    "id": "08e65660-6064-11e9-be21-fb33250b411f",
    "target": "whiteboard",
    "border": {
      "id": "08e65660-6064-11e9-be21-fb33250b411f",
      "sources": [
        "https://upload-images.jianshu.io/upload_images/1647496-6bede989c09af527.jpg?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240",
        "http://upload-images.jianshu.io/upload_images/1647496-d281090a702045e5.jpg?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240",
        "http://upload-images.jianshu.io/upload_images/1647496-611a416be07d7ca3.jpg?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240"
      ],
      "pageIds": [
        "08e65661-6064-11e9-be21-fb33250b411f",
        "08e6a480-6064-11e9-be21-fb33250b411f",
        "08e6cb91-6064-11e9-be21-fb33250b411f"
      ],
      "visiblePageIndex": 0,
      "pages": [
        { "id": "08e65661-6064-11e9-be21-fb33250b411f", "markers": [] },
        { "id": "08e6a480-6064-11e9-be21-fb33250b411f", "markers": [] },
        { "id": "08e6cb91-6064-11e9-be21-fb33250b411f", "markers": [] }
      ]
    },
    "timestamp": 1555431837
  }
  ...
]

Use drawboard alone | 单独使用 Drawboard

Drawboard 也可以单独使用作为画板,整体可以被导出为图片:

<img id="root" src="https://upload-images.jianshu.io/upload_images/1647496-6bede989c09af527.jpg?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240"></img>
import { Drawboard } from '@m-fe/whiteboard';

const d = new Drawboard({
  imgEle: document.getElementById('root') as HTMLImageElement,
});

d.open();

内部设计

fc-whiteboard 的内部组件级别,依次是 WhiteBoard, WhitePage, Drawboard 与 Marker,本节即介绍内部设计与实现。

Draw System | 绘制系统

绘制能力最初改造自 markerjs,在 Drawboard 中提供了基础的画板,即 boardCanvas 与 boardHolder,后续的所有 Marker 即挂载于 boardCanvas 中,并相对于其进行绝对定位。当我们添加某个 Marker,即执行以下步骤:

const marker = markerType.createMarker(this.page);

this.markers.push(marker);
this.selectMarker(marker);
this.boardCanvas.appendChild(marker.visual);

// 定位
marker.moveTo(x, y);

目前 fc-whiteboard 中内置了 ArrowMarker, CoverMarker, HighlightMarker, LineMarker, TextMarker 等多种 Marker:

export class BaseMarker extends DomEventAware {
  id: string = uuid();
  type: MarkerType = 'base';
  // 归属的 WhitePage
  page?: WhitePage;
  // 归属的 Drawboard
  drawboard?: Drawboard;
  // Marker 的属性发生变化后的回调
  onChange: onSyncFunc = () => {};

  // 其他属性
  // ...

  public static createMarker = (page?: WhitePage): BaseMarker => {
    const marker = new BaseMarker();
    marker.page = page;
    marker.init();
    return marker;
  };

  // 响应事件变化
  public reactToManipulation(
    type: EventType,
    { dx, dy, pos }: { dx?: number; dy?: number; pos?: PositionType } = {},
  ) {
    //  ...
  }

  /** 响应元素视图状态变化 */
  public manipulate = (ev: MouseEvent) => {
    // ...
  };

  public endManipulation() {
    // ...
  }

  public select() {
    // ...
  }

  public deselect() {
    // ...
  }

  /** 生成某个快照 */
  public captureSnap(): MarkerSnap {
    // ...
  }

  /** 应用某个快照 */
  public applySnap(snap: MarkerSnap): void {
    // ...
  }

  /** 移除该 Marker */
  public destroy() {
    this.visual.style.display = 'none';
  }

  protected resize(x: number, y: number, cb?: Function) {
    return;
  }
  protected resizeByEvent(x: number, y: number, pos?: PositionType) {
    return;
  }

  public move = (dx: number, dy: number) => {
    // ...
  };

  /** Move to relative position */
  public moveTo = (x: number, y: number) => {
    // ...
  };

  /** Init base marker */
  protected init() {
    // ...
  }

  protected addToVisual = (el: SVGElement) => {
    this.visual.appendChild(el);
  };

  protected addToRenderVisual = (el: SVGElement) => {
    this.renderVisual.appendChild(el);
  };

  protected onMouseDown = (ev: MouseEvent) => {
    // ...
  };

  protected onMouseUp = (ev: MouseEvent) => {
    // ...
  };

  protected onMouseMove = (ev: MouseEvent) => {
    // ...
  };
}

这里关于 Marker 的内部实现可以参考具体的 Marker,另外值得一提的是,想 LinearMarker, 或者 RectangleMarker 中,其需要响应对关键点拖拽引发的伸缩事件,这里的拖拽点是自定义的 Grip 组件。

Event System | 事件系统

事件系统,最基础的理解就是用户的任何操作都会触发事件,也可以通过外部传入某个事件的方式来触发白板的界面变化。事件类型分为 Snapshot(snap)与 Key Actions(ka)两种。

首先是 Snapshot 事件,即快照事件;快照会记录完整的状态,整个白板可以从快照中快速恢复。白板级别的快照如下:

{
  id: this.id,
  sources: this.sources,
  pageIds: this.pages.map(page => page.id),
  visiblePageIndex: this.visiblePageIndex,
  pages: this.pages.map(p => p.captureSnap())
}

如果是 Shallow 模式,则不会下钻到具体的页面的快照。页面的快照即是 Marker 快照构成,每个 Marker 的快照则是朴素对象:

{
  id: this.id,
  type: this.type,
  isActive: this.isActive,
  x: this.x,
  y: this.y
}

一般来说,Whiteboard 会定期分发快照,可以通过 snapInterval 来控制间隔。而关键帧事件,则会在每一次界面变动时触发;该事件内建了 Debounce,但仍然会有比较多的数目。因此可以通过 onlyEmitSnap 来控制是否仅使用快照事件来同步。

关键帧事件的定义如下:

export interface SyncEvent {
  target: TargetType;

  // 当前事件触发者的 ID
  id?: string;
  parentId?: string;
  event: EventType;
  marker?: MarkerData;
  border?: WhiteboardSnap;
  timestamp?: number;
}

譬如当某个 Marker 发生移动时候,其会触发如下的事件:

this.onChange({
  target: 'marker',
  id: this.id,
  event: 'moveMarker',
  marker: { dx, dy },
});

仅在 WhiteBoard 与 WhitePage 级别提供了事件的响应,而在 Drawboard 与 Marker 级别提供了事件的触发。

Todos

  • 结构化事件信息,添加绝对时间戳以适应重放的需求;将 WhitePage 中的事件响应统一提取到 Whiteboard 中。
  • 引入全量的状态订正,每 5 秒订正一次,设置线性 Marker 的全量同步规则
  • 设置矩形类 Marker 的全量同步规则,设置仅全量同步模式
  • 将白板划分为 Whiteboard, MirrorWhiteboard, ReplayWhiteboard 三种模式,开始编写录播模式,修复增量同步与全量同步冲突的问题。
  • 根据获得到的事件的时间进行重播,完善录播模式功能。
  • 优化 Toolbar 样式,增加 Toolbar 拖拽功能
  • 增加拖拽绘制功能
  • 添加全屏的绘制功能,全屏绘制会基于新的全局 div 元素,而非直接将当前元素扩大化
  • 添加 Whiteboard 的 Loading 界面
  • 支持编辑中途的缩放能力,将全屏的画板与局部画板的事件达到同步
